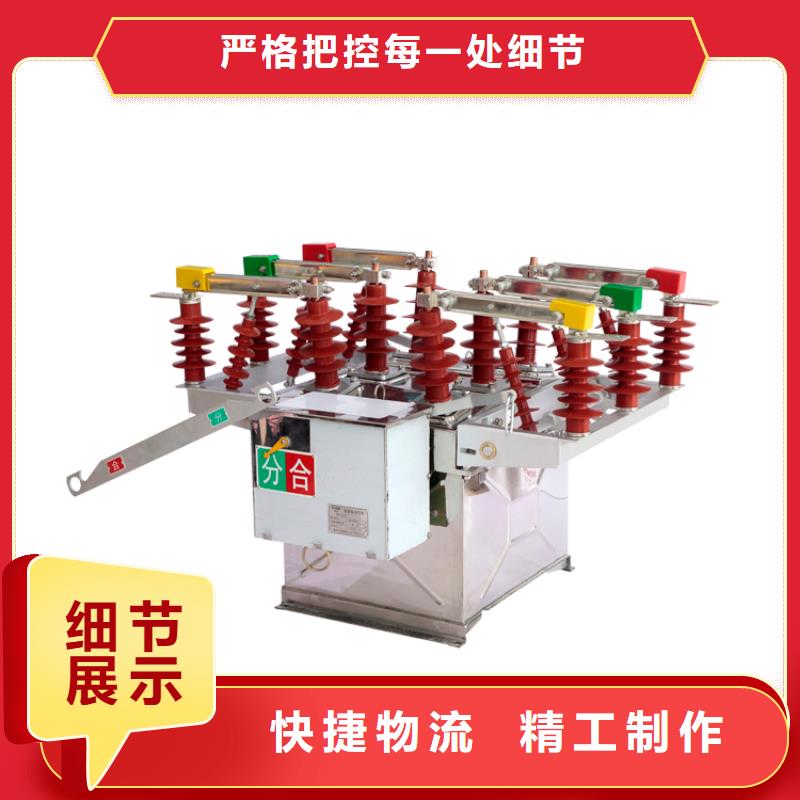

宿迁ZWM9-12/630-20永磁断路器真空断路器规格齐全

规格 播报 编辑 1. 真空断路器通常可分多个电压等级。低压型一般用于防爆电气使用。像煤矿等等。 2. 额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。 3. 80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制成相关的产品标准。[1] 国内主要依据标准 播报 编辑 JB/T3855-2008《高压交流真空断路器》 DL/T403-2017《高压交流真空断路器》 这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准： (1)绝缘水平：试验电压IEC中国 1min工频耐压(kV)2842(极间、极对地)48(断口间) 1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间) (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。 2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。 下表是选用参数的列项说明，并以三种真空断路器数据为例。 表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，终数据以型式试验报告为准。 主要结构 真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。
