变频串联谐振耐压装置,7年专业制造经验,【天正华意电气设备有限公司(佳木斯分公司)tianzh3611-53】一直致力于为用户提供变频串联谐振耐压装置而努力,联系人:杨经理,地址:平度市平安路2号。

变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。

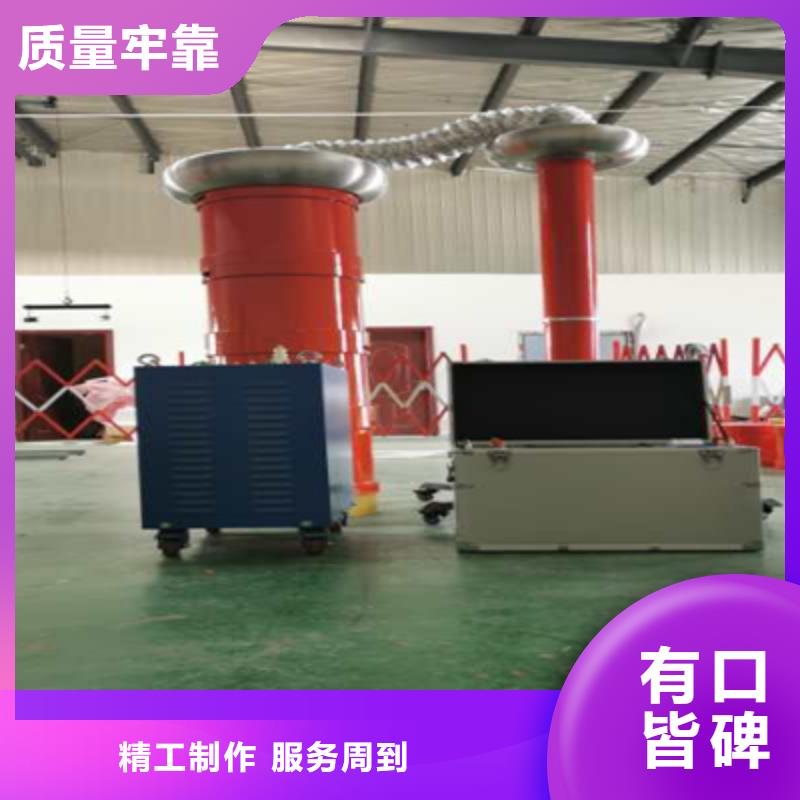

变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

变频串联谐振耐压装置?激励变变比：试验时选择激励变抽头电压与原边电压的比值。例如：4kVA/1.5kV/3kV/0.4kV激励变压器，当试验时选择激励变抽头为3kV，这时激励变比为3/4＝7.5分压器变比：电容分压器的分压比。当分压器分压比为1000：1时，就输入1000；当分压器分压比为2000：1时，就输入2000。当分压器分压比是多少时，就输入多少。注意：如不是配套电容分压器时，电容分压器二次电压不能大于100V，超过100V显示不出电压。自动调谐频率步进：自动试验时，自动扫频时的频率步进。自动试验时，一定要设置频率步进，否则自动试验时不扫频。频率步进可设置为2Hz以下，设置高了，找到的谐振点不是 谐振点，试验电压有可能升不上去。电路电感，电路电容：当知道回路中电感，电容时，可设置此项，如不知道也可不设置，设置其中任意一项时，文档管理中记录数据可显示出另外一项的值，如不设置，就不显示此两项。闪络保护：击穿时的保护电压。该值越设小，击穿保护越灵敏，有时可能误动作。一般情况下，当设备 电压小于150kV时，设置为3kV；当设备 电压小于150~300kV时，设置为5kV；当设备 电压小于300~500kV时，设置为8kV；当设备 电压小于500~800kV时，设置为12kV；此值为理论值，可根据现场需要自行设置。
